蓄能器托架
1.型號說明
NX-TJ /Φ※
?、? ②
?、?名稱代號：蓄能器托架
② 蓄能器外徑：Φ89～Φ426

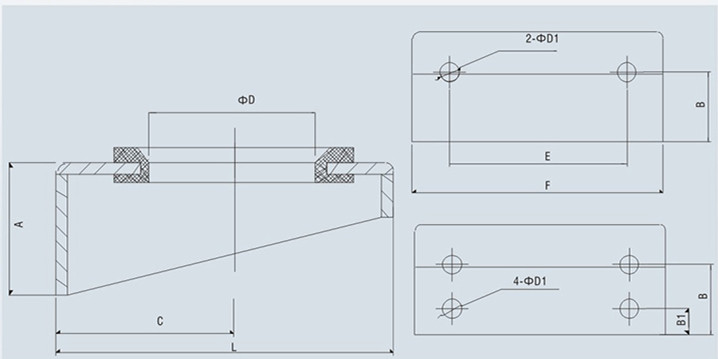

2.結構與外形尺寸
3.技術參數(shù)
| 型號 | A | B | C | ΦD | Φ;D1 | E | F | B1 | L | 配用蓄能器型號 | 重量 （Kg） |
| NX-TJ/Φ89 | 45 | 23 | 62.5 | Φ60 | 2-Φ9 | 60 | 98 | / | 112 | NXQ-0.4L～0.63L | 0.8 |
| NX-TJ/Φ114 | 50 | 28 | 75 | Φ60 | 2-Φ9 | 70 | 126 | / | 138 | NXQ-1L | 1 |
| NX-TJ/Φ152 | 65 | 35 | 96 | Φ88 | 2-Φ13 | 113 | 162 | / | 178 | NXQ-1.6～6.3L | 2 |
| NX-TJ/Φ219 | 100 | 62 | 133 | Φ125 | 4-Φ;17 | 160 | 226 | 22 | 252 | NXQ-10L～40L | 7 |
| NX-TJ/Φ299 | 100 | 62 | 173 | Φ140 | 4-Φ17 | 200 | 306 | 22 | 332 | NXQ-20L～100L | 12 |
| NX-TJ/Φ351 | 120 | 70 | 212 | Φ170 | 4-Φ17 | 280 | 360 | 30 | 412 | NXQ-63L～160L | 20 |
| NX-TJ/Φ426 | 120 | 70 | 237 | Φ200 | 4-Φ17 | 300 | 435 | 30 | 462 | NXQ-100L～250L | 24 |
4.訂貨說明
?、?nbsp;訂貨時須寫明型號代號全稱，如：蓄能器公稱容積25L，直徑為Φ299托架：NX-TJ/Φ299.(已包括橡膠墊)
?、?nbsp;若對托架還有特殊要求時，請向本企業(yè)商洽。
③ 本企業(yè)保留設計更改權，對修改不另行通知。
