隔膜式蓄能器

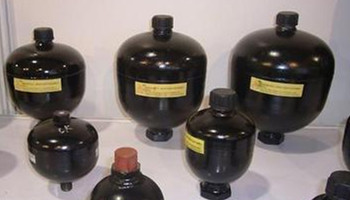

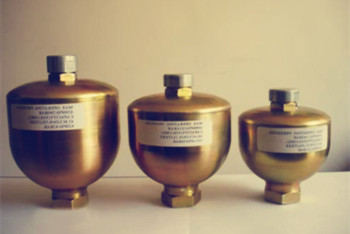

隔膜式蓄能器

  1.產品概述

  隔膜式蓄能器是一種液壓氣動系統中的儲能裝置。與同類產品相比,其最大特點是重量較輕且易攜帶,安裝方便,容易推廣,靈敏度高作用大,結構簡單易維護,并且低壓消除脈動效果顯著,因此在各個行業中都扮演重要角色。隔膜式蓄能器一般可以分為焊接式、螺紋式兩種。其中焊接式結構簡單,成本低廉;而螺紋式可以更換隔膜,提高蓄能器的利用率。

  2.工作原理

  隔膜式蓄能器的主要原理就是利用波義爾波義爾定律,即氣體的壓縮性,通過液體來壓縮來進行儲能工作的。開始的時候?qū)㈩A(yù)定壓力的氣體充到蓄能器中的氣密隔離件的膠囊內,而膠囊的周圍則是液體和液壓回路相通。其能量轉化方式如下:當壓力升高時,液體壓縮氣體,液體進入蓄能器從而儲存能量;當壓力下降時,壓縮的氣體開始膨脹,使得液體流向液壓回路從而釋放能量。

  3.型號說明

  GXQ _ ※ / ※ _ ※

 ?、?   ②   ③   ④

 ?、?名稱代號:隔膜式蓄能器

 ?、?公稱容積:0.16~2L

  ③ 公稱壓力:10~33Mpa

 ?、?工作介質:Y—液壓油 R—乳化液

  4.結構尺寸

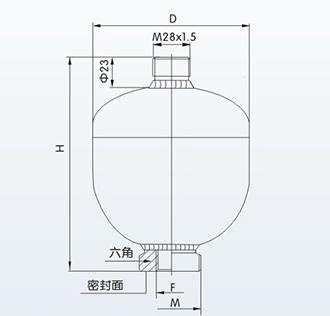

  隔膜式蓄能器的主體結構是將兩個半球緊扣,并且用中間的一張隔膜將半球內的氣體和油(兩者通常使用氮?dú)夂陀鸵?分開。具體來說是由耐壓鋼質容器、可變形柔性材料制成的隔膜(通常由橡膠制成)、帶閉合座、帶閉合座等組成。GXQ系列隔膜式蓄能器的內部結構及外形尺寸如下圖所示:

GXQ系列隔膜式蓄能器內部結構及外形尺寸

  5.技術參數

型號

公稱壓力

L

工作壓力

Mpa

D

L

H

油端接口

W

mm

SW

A型

C型

公制英制F

ADB-A

0.16

10







21







33

74

105

21

M14×1.5/φ18x2.4

G1/2/φ28x3.1

M18×1.5

36

32

0.25

84

110M18×1.5/φ22x2.4

0.32

93

118

25

0.5

105

135
0.6115147

M33×1.5



M45×1.5

4236

0.75

121

147

1

136

163

1.4

150

181

2

170/173

198

30

M22×1.5/φ30x3.1G3/4/φ32x3.141//46
2.8170/173/252

  6.注意事項

 ?、?在安裝前,需要檢查表面是否有損壞的地方,且要仔細閱讀使用說明書;

 ?、?在安裝時,需要注意氮?dú)鈺遣皇前s質;

 ?、?安裝完后,需要對蓄能器進行調試,看看有沒有問題;

 ?、?要注意的是,蓄能器的備用氣囊應存放在陰涼干燥處。

  7.訂貨說明

 ?、?訂貨時須寫明型號代號全稱,如:隔膜式蓄能器:GXQ—1/33—Y。工作壓力33Mpa,公稱介質液壓油。

 ?、?若對蓄能器的接口尺寸有特殊要求時,請同本企業商洽。
